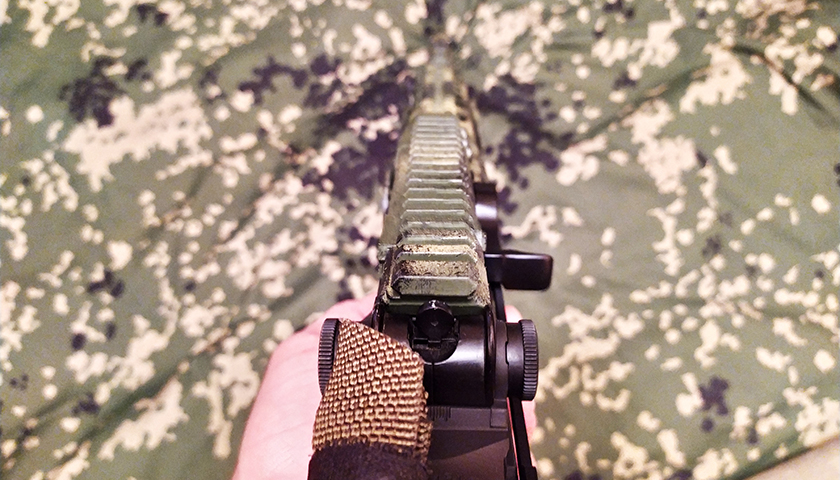

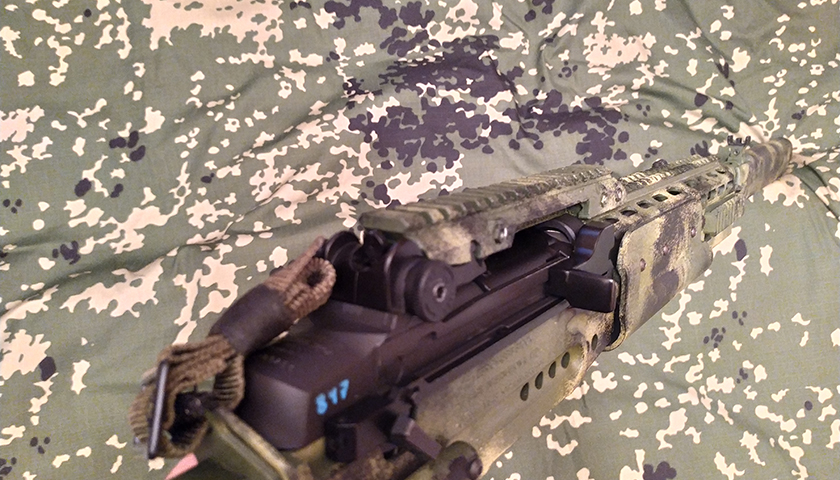

Кронштейн с минимальным вертикальным выносом для установки оптических и коллиматорных прицелов.
Описание
Тип изделия: внешняя деталь
Способ печати: FDM
Материал: Neylon Carbon

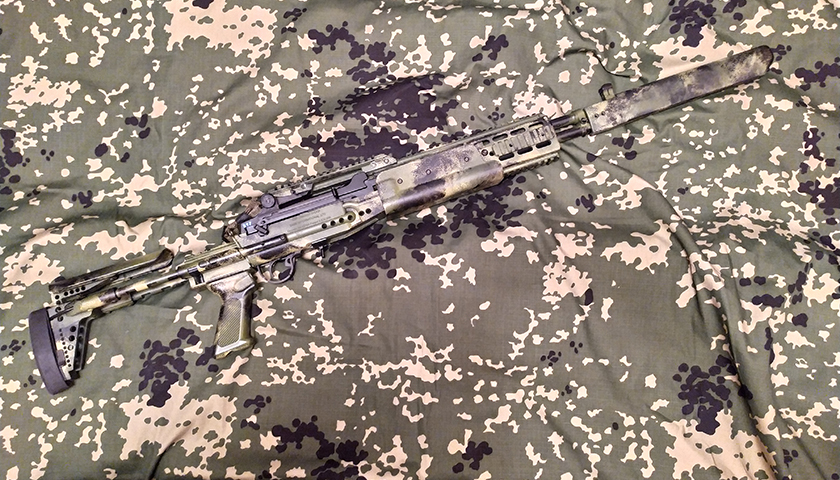

Владельцы страйкбольной M14 EBR от G&G сталкиваются с проблемой использования нештатных оптических прицелов на приводе. Штатный механизм крепления прицельных приспособлений предполагает крепление оптических прицелов на два кольца, разнесенных друг от друга на расстояние равное или большее, чем расстояние от заднего крепления типа weaver\picatinny до первых ячеек одноименного крепления на накладке цевья. Это накладывает ограничение на размер используемой оптики и делает невозможным использования прицелов на короткой базе, в т.ч. коллиматорных.
Данная проблема обычно решается покупкой дорогостоящего и редкого бокового кронштейна, однако и в этом случае все может быть не так гладко. Штатные крепления прицельных приспособлений уже в базе имеют несоосность с ресивером привода, и могут иметь несоосность с боковым кронштейном, создавая излишнее напряжение на материал в базе крепления прицела, или вовсе делая невозможной установку прицелов, выходящих за размеры кронштейна.

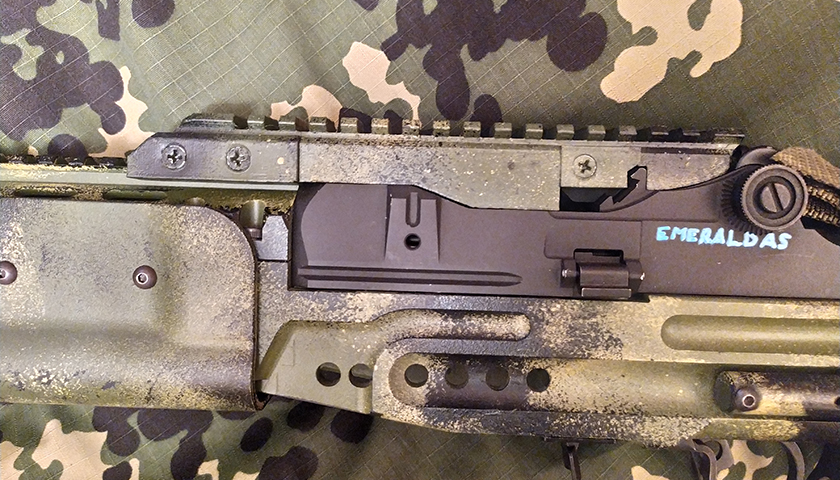

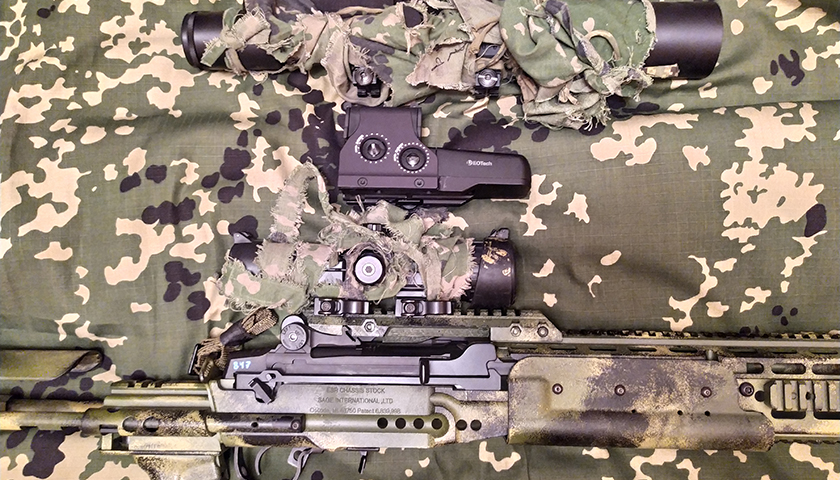

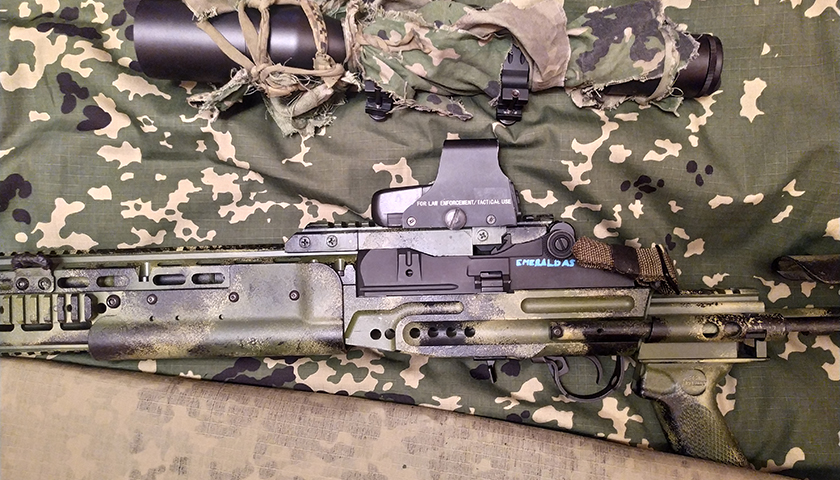

Было решено взяться за исправление проблем, связанных с несоосностью, а так же за создание кронштейна-переходника для штатных креплений weaver\picatinny, способного выступать в качестве базы для всех используемых владельцем прицелов. В качестве отдельного пожелания была обозначена задача соблюдения привязки к реальности, т.е. кронштейн не должен мешать выбросу гильз при стрельбе, если он установлен на оригинальную M14 EBR. В соответствии со стандартами размеров креплений для прицельных приспособлений был спроектирован кронштейн, крепящийся за две точки на приводе, имеющий минимальный вертикальный вынос, жесткую фиксацию и остальные параметры, оговоренные выше.
Кронштейн выполнили из пластика Neylon Carbon. Обычно обвесы для страйкбольных приводов печатаются из материала PETG, однако Neylon Carbon более упругий и не ломкий, устойчив к нейтральному оружейному маслу, которым владелец смазывает подвижные части привода, а так же устойчив к истиранию, возникающему в результате многократной установки/снятия прицельных приспособлений. Так же данный тип пластика имеет небольшую усадку при печати, что позволяет наиболее точно соблюсти размеры модели. Обработке Neylon Carbon практически не поддается, из-за чего после печати в обработку вошли только удаление поддержек и юбок. После печати модель покрашена в цвет привода.
Модель находится в эксплуатации и успешно используется заказчиком
